防爆空調制冷劑質量判斷指導(適用于R22)

市場個別場地反饋防爆空調壓縮機制冷系統參數不正常，主要表現為低壓壓力偏低，排氣溫度也偏低并有壓縮機凝露現象，通過調整膨脹閥開度或制冷劑充注量都難以調節到合理安全的水平，制冷劑使用了用戶自行購買沒有品牌的制冷劑?，F(xiàn)場通過對系統抽空并更換指定品牌的正牌制冷劑，系統參數立即改善達到調測指導要求的合理安全水平。因此市場使用的來路不明的制冷劑可能有很大的隱患，會惡化制冷系統參數并使壓縮機更容易出現故障。在設備開機時對用戶自行提供的制冷劑做基本的檢驗是必要的，下面的指導可以參閱。
現場的制冷劑瓶子中只要還有液態制冷劑（不管里面的液體多少），就可以說明里面是飽和狀態的制冷劑，飽和液體的壓力和溫度是嚴格一一對應的，因此可以通過制冷劑瓶的環境溫度和壓力的對應關系初步篩查出可能是假的制冷劑，具體步驟如下：
1） 將制冷劑瓶放置在環境中一段時間（約半小時以上，時間越長越好）讓制冷劑飽和溫度和環境溫度趨于相同；
2） 將壓力表中的低壓或高壓接口和制冷劑瓶子相連接，并讀取壓力值P1；
3） 用溫度計或點溫計等工具獲得環境溫度的值T；
4） 按溫度值T查詢附表1得到P2；（在壓力表表頭上也可以查到溫度對應的飽和壓力值P2）
5） 判斷P1和P2是否接近，如果相差很遠（1bar以上），則可初步判斷制冷劑異常，需要反饋給防爆空調技術部咨詢意見。
表1   R22制冷劑飽和溫度對應的壓力值（表壓）

環境溫度（℃）	飽和壓力	環境溫度（℃）	飽和壓力
10	5.81	21	8.36
11	6.02	22	8.62
12	6.23	23	8.89
13	6.45	24	9.16
14	6.67	25	9.44
15	6.89	26	9.72
16	7.12	27	10.01
17	7.36	28	10.31
18	7.6	29	10.61
19	7.85	30	10.92
20	8.1

判斷實例：
某現場的防爆空調機組低壓很低，經反復調試也無明顯改善，后一通防爆配套的制冷劑，系統壓力參數恢復正常，經對比兩瓶制冷劑的壓力參數，發現差別很大，見下圖1.

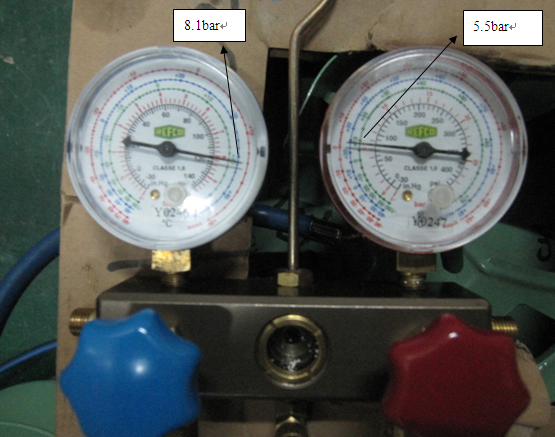

圖1中，室溫為20.4℃(查表1對應制冷劑飽和壓力應為8.1bar)，將壓力表的兩個表頭分別接在兩種制冷劑瓶上，左邊為公司制冷劑壓力值（8.1bar），右邊為某客戶自行購買制冷劑壓力值（5.5bar）。某客戶自行購買的制冷劑壓力異常，可初步判斷其制冷劑有質量問題，物性參數已偏離了正常的狀態。
